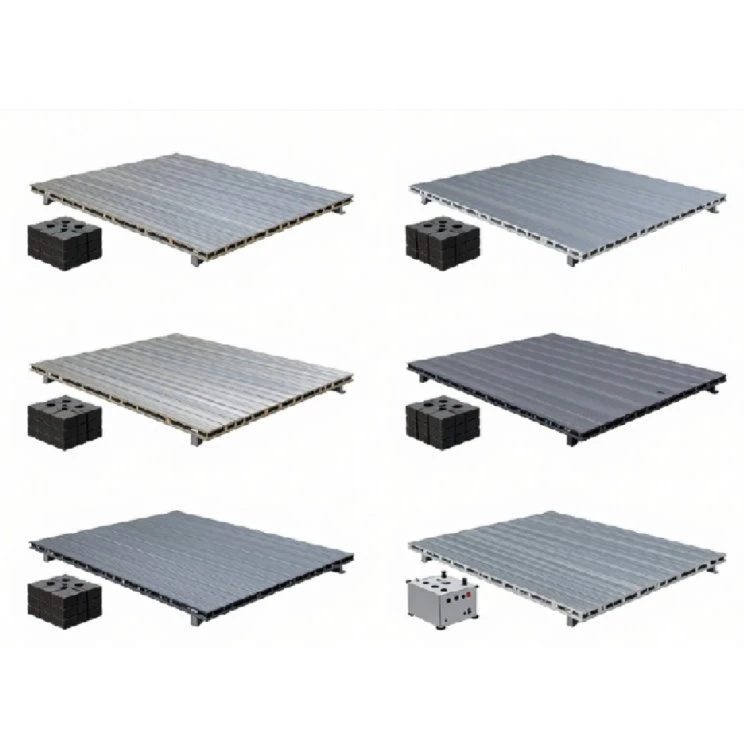

Industriyal nga Bug-at-Karga nga Ginpataas nga Sistema han Salog

An Industrial Heavy-Load Raised Floor System in usa nga modular nga solusyon hin imprastraktura nga gin-enhinyero para hin mga konsentrado nga static nga mga karga ngan dinamiko nga pagligid nga mga higamit ngada hin 2,500 kg kada panel. Gihimo alang sa misyon - kritikal nga mga pasilidad sa industriya, hyperscale nga mga sentro sa datos, ug semiconductor cleanrooms, ang sistema nagtukod sa usa ka uniporme sa ilarom sa salog nga plenum alang sa taas nga density nga cable routing ug pag-apod-apod sa HVAC samtang mimintinar ang istrikto nga structural rigidity ug grounding.

Panguna nga mga Tampok

Gin-welding nga Asero nga Pagtukod:Tugnaw -linukot SPCC asero shell pag-ato --welded ug puno sa hataas --densidad magaan nga semento, pagwara sa buho nga akustika ug pagpadako sa pag-ato sa epekto.
Nagkakasumpay nga Grid nga Matrix:An bolt{0}}balay nga higot nagseseguro han kada ulo han tungtongan, nga nagpupugong han pagbalhin ha ligid ngan nagpapanaltag hin mabug-at nga mga mekanikal nga mga karga hin patas ha bug-os nga salog.
Kontrolado nga Pagwara han ESD:An mga laminate ha bawbaw in naghahatag hin marig-on nga pag-ato ha kuryente nga 1 × 106 ngadto ha 1 × 109 ohms, nga nagpupugong han pag-awas han koryente ha sensitibo nga mga teknikal nga espasyo.
Pagbatok sa kaagnasan:Damo nga yugto nga zinc phosphating ug epoxy nga pulbos nga taklap (minimum 60-micron nga kadakmol) nga gin-grado alang sa mahulos ug nakakadunot nga mga palibot sa industriya.

Istruktura han Sistema

An usa nga pagbutang nasarig ha tulo nga katukma -gin-enhinyero nga mga sangkap nga nagtatrabaho ha direkta nga karga -pag-align han pagdara:

Sangkap	Materyal & Ispesipikasyon	Gamit
Bug-at -Panel nga Katungdanan	SPCC asero nga igbaw / ubos nga shell, magaan nga konkreto nga kinauyokan; gidakmol: 35-45 mm .	Nagdadara hin direkta nga patindog ngan nagliligid nga mga karga; naghahatag hin igbaw nga pagsul-ot nga nawong .
Gin-bolt nga Higot	Bugnaw - naporma nga rektanggulo nga asero nga tubo (0.8-1.5 mm nga gibag-on nga bungbong)	Nagdudugtong han mga ulo han tungtongan basi makahimo hin matig-a nga matris han grid .
Asero nga Pundasyon	Threaded nga asero nga baras, bug-at -sukol nga base nga plato (100 × 100 × 4 mm), mamatay - gihulog nga ulo	Nag-adjust sa natapos nga salog nga kataas-an (150-1500 mm); nagbabalhin hin mga karga ngadto ha ilarom nga salog .

Teknikal nga mga Ispesipikasyon

Parametro	Sumbanan nga Grado	Bug-at-Katungdanan nga Grado	Sobra nga Bug-at-Katungdanan nga Grado
Nakonsentrado nga Karga	4.45 kN (1,000 lbf)	6.67 kN (1,500 lbf)	11.12 kN (2,500 lbf)
Pareho nga Karga	12,000 N/m²	16,000 N/m²	23,000 N/m²
Pagligid nga Karga (EN 12825)	3,000 nga mga siklo sa 2.5 kN .	10,000 nga mga siklo sa 4.5 kN .	20,000 nga mga siklo sa 6.0 kN .
Kataposan nga Kapasidad han Pagkarga .	Mas dako kaysa o katugbang sa 13.3 kN .	Mas dako kaysa o katugbang sa 20.0 kN .	Mas dako kaysa o katumbas sa 33.3 kN .
Hinungdan han Katalwasan	3.0 × pagtrabaho nga karga .	3.0 × pagtrabaho nga karga .	3.0 × pagtrabaho nga karga .
Kahitaas han Sistema (FFH)	200-1000 mm	300-1200 mm	400-1500 mm
Pag-ato han Kuryente	1 × 10⁶–1 × 10⁹ Ω	1 × 10⁶–1 × 10⁹ Ω	1 × 10⁶–1 × 10⁹ Ω

Pagpasundayag han Linog

Pagkaangay han Pag-uyog han Sway:Ginhimo nga kumarawat hin mabug-at nga mga brace han pag-uyog han linog ngan matig-a nga mga angkla han tungtongan han bayanan basi malikyan an pag-utod han istraktura durante han mga pag-uyog.
Positibo -Mga Tornilyo sa Pag-alsa sa Pagtrangka:An mga higot han higot nagpupugong han pagbalhin han patindog nga panel ha panahon han hataas nga -kaagsob nga mga panhitabo han linog.
Dinamiko nga Pag-anod Pag-anod:Sistema nasuyop an pag-isol han salog nga diri nakakakompromiso han kapasidad han karga o pagpadayon han tuna.

Kasagaran nga Aplikasyon

Mga Sentro han Datos & Mga Pasilidad han Pagkolok:Mga panguna nga mga hall han server nga nag-uukoy hin mabug-at nga mga panguna nga mga kompyuter, mga rack han baterya han UPS, ngan mga yunit han CRAC nga hitaas nga kadamo.
Fabs nga Semikonduktor:Mga limpyo nga kwarto nga nagkikinahanglan hin anti-salog nga diri-nabag-o, hataas nga pag-ato han karga han pagligid para han mga karomata nga pagdara hin wafer, ngan istrikto nga pagkontrol han mga partikulo.
Mga Substasyon han Pagdumara han Industriya ngan Kuryente:Mga kwarto han pagkontrol han SCADA, mga salog han pagbantay han turbina, ngan mga bay han mga switchgear han kuryente.
Pagtirok sa Awto:An mga kudal nga kontrolado han mga robotika ngan PLC nga nabubuhayhag ha mabug-at nga trapiko han pagmintinar.

Pagbutang & Pagpasadya

Pag-level han Pag-antos:An mga kulintas nga may hilo nga tungtongan nagtutugot hin pino nga pag-tuning han natapos nga kahitaas han salog ha sulod hin ± 1.5 mm ha bug-os nga 10-metro nga kahaluag.
Mga Pasadya nga Pagputol:Pabrika -makina nga mga grommets han kable, mga strip han sipilyo, ngan mga rehas han bentilasyon ha palibot (tubtob ha 55% nga libre nga lugar han agos han hangin) nga gintukod ha mga drowing han layout han MEP.
Mga Kapilian ha Nawong:Hataas nga Laminate nga Presyur (HPL), Konduktibo nga PVC, ngan Hubo nga pagtapos andam para han ikaduha nga lugar nga gin-aplikar nga mga baldosa han salog.

Mga Sumbanan & Kalidad

CISCA:Ginsarihan ngan ginpamatud-an para han konsentrado, pagligid, ngan ultimo nga mga sutang han karga.
EN 12825:Ginklasipikar pinaagi han karga -klase han pagdara, klase han pag-isol, ngan hinungdan han katalwasan.
ASTM E84:Pagsarang han kalayo ngan pag-uswag han aso nga rating para han pagsunod han katalwasan ha sunog.
ISO 9001 / ISO 14001:Pagdumara han kalidad ngan mga suruklan han kalibungan nga gintitipigan ha bug-os nga mga linya han produksyon.

Paghimo & Suporta sa Proyekto

Kapasidad sa Produksyon:Awtomatiko nga mga prensa han pag-estamp, damu nga ehe nga mga selyula han robot nga pag-welding, ngan mga linya han pagputos hin pulbos nga naghahatag hin sobra 80,000 m2 kada bulan nga paggawas.
Pagsubay han Materyal:Mga asero nga mga sheet nga direkta nga ginkuha tikang ha mga gilingan nga naghahatag hin mga Sertipiko han Pagsulay han Gilingan (MTC) nga nagpapamatuod han mga kemikal ngan mga kabtangan han pag-ipit.
Mga Pagpasa han Inhenyeriya:Kumpleto nga paghatag han mga drowing han tindahan han CAD, mga report han pag-analisar han mga limitado nga elemento (FEA), mga papel han pagkalkulo han karga, ngan mga dokumento han linog ha paghatag han proyekto.

FAQ

Q: Ano an pinakadako nga kapasidad han pagligid nga karga para hini nga sistema?

A: An sobra nga bug-at nga mga grado nga katungdanan nakakailob hin mga karga nga nagliligid tubtob ha 6.0 kN nga ginsulay ha bug-os nga 20,000 nga mga siklo kada EN 12825 nga mga sumbanan, nga nagpupugong han pagdeporma han sulab han panel ha ilarom han mga jack han pallet o mga kariton han pagdara han server.

Q: Paonan-o ginmimintinar an elektrisidad nga pagbutang ha tuna ha bug-os nga grid han salog?

A: An pagpadayon han pag-tuna in gintukod pinaagi hin mga gasket hin konduktibo nga higot ngan direkta nga metal -to -metal nga pagkontak ha butnga han mga panel, mga higot, ngan asero nga mga tungtongan, nga natapos ha mga gintudlok nga mga punto han tuna ha ilarom han salog.

Q: Mahimo ba ini nga sistema han salog maka-akomodar hin mga plenum han suplay han HVAC ha ilarom han salog?

A: Oo. An istraktura nga grid nakakailob han diri-nabag-o nga presyon han hangin ha ilarom han salog tubtob ha 300 Pa nga waray pagtagas kon an mga lutahan han palibot ginselyohan hin mga sarado nga -selyula nga mga gaskets nga neoprene.

Q: Ano an sumbanan nga oras han pag-una para han mga order han pagkarga han surudlan -?

A: An sumbanan nga oras han panguna han produksyon amo an 20 ngadto ha 25 ka adlaw katapos han pag-aprobar han pagdrowing han tindahan ngan resibo han deposito, nga iginpadara pinaagi han sumbanan nga 40.

Q: Naghahatag ba kamo hin pagbantay han pag-instalar para han mga proyekto ha langyaw?

A: Naghahatag kami hin komprehensibo nga mga manwal han pag-instalar, mga pakete han pagdrowing ha tindahan, ngan suporta ha hirayo nga inhenyeriya. An teknikal nga pagbantay ha -site in makukuha ha kasarabutan ha kontrata.
